電動機軸承溫度振動監測點位傳感器安裝位置分析

振動監測點設置

1. 水平振動監測點

安裝于電機軸承座水平方向（如電機外殼或底座），檢測軸承在水平方向的振動幅值。水平振動異常通常與軸承磨損、軸不平衡或?qū)χ胁涣枷嚓P(guān)。

2. 垂直振動監測點

安裝于軸承座垂直方向（如電機頂部或法蘭盤），監測垂直方向的振動情況。垂直振動異常可能提示軸承內部故障或基礎松動。

溫度監測點設置

1. 前軸承溫度監測點

安裝于電機驅動端軸承處，用于監測驅動端軸承的運行溫度。此處是電機旋轉的核心部位，軸承磨損或潤滑不足時溫度會顯著上升。

2. 后軸承溫度監測點

安裝于電機非驅動端軸承處，監測非驅動端軸承的溫度變化。該部位受負載影響較大，溫度異常可能反映安裝偏差或負載不均。

功能選型

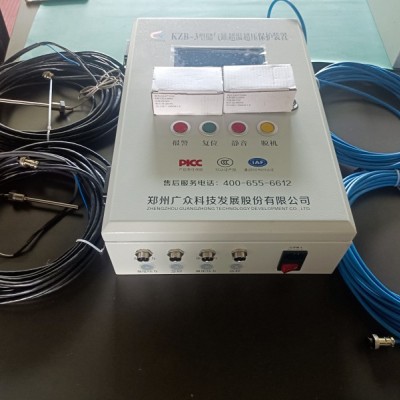

KZB-PC型監測主機： ¨單機功能  ¨物聯網功能

上位機電腦及軟件： ¨需要      ¨不需要

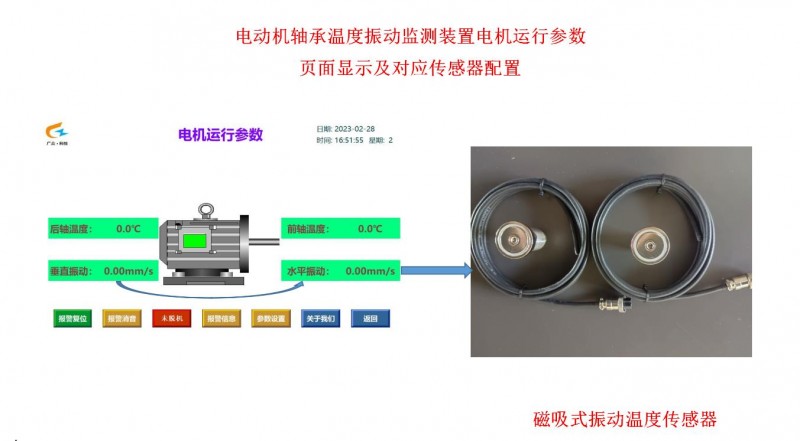

防爆震動傳感器：   ¨螺絲安裝  ¨磁吸安裝

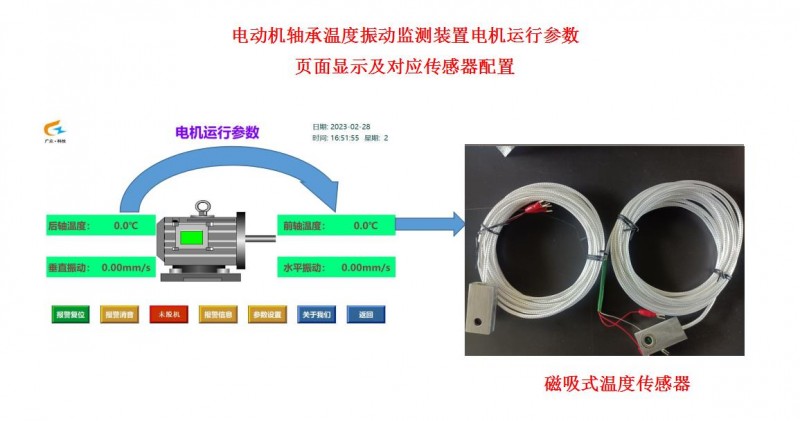

鉑電阻溫度傳感器： ¨貼片式    ¨磁吸式

設置依據與優勢

1. 全面覆蓋軸承狀態

雙溫度點和雙振動點可全方位捕捉軸承運行的實時數據，避免單點監測的盲區。例如，驅動端軸承因旋轉摩擦更易發熱，非驅動端則可能因負載導致振動異常。

2. 符合行業標準

參考《煤礦安全生產標準化管理體系》等規范，雙點監測能更精準地評估電機健康狀態，滿足安全監測要求。

3. 故障預警與定位

結合溫度與振動數據的綜合分析，可快速判斷故障類型（如軸承磨損、潤滑失效、對中偏差等），為預防性維護提供依據。
