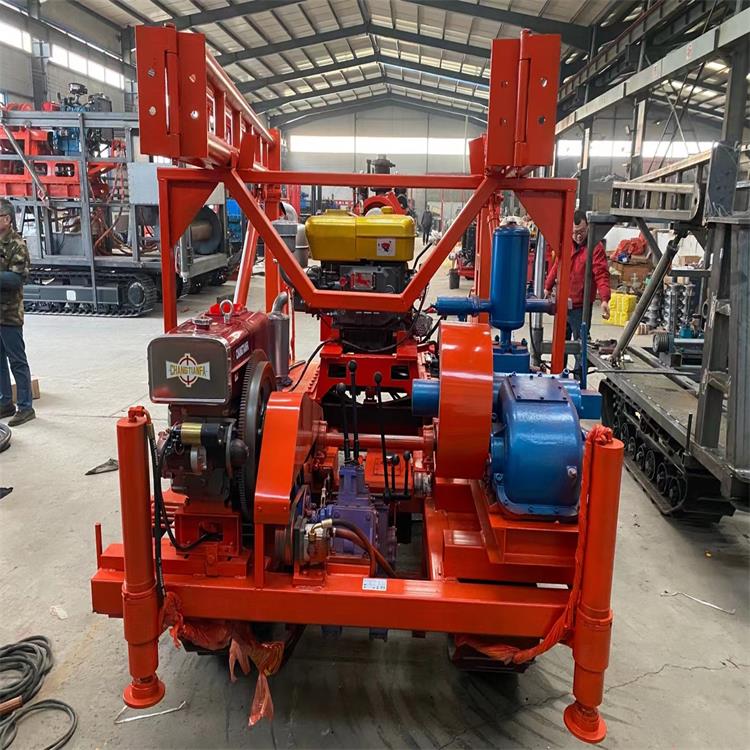

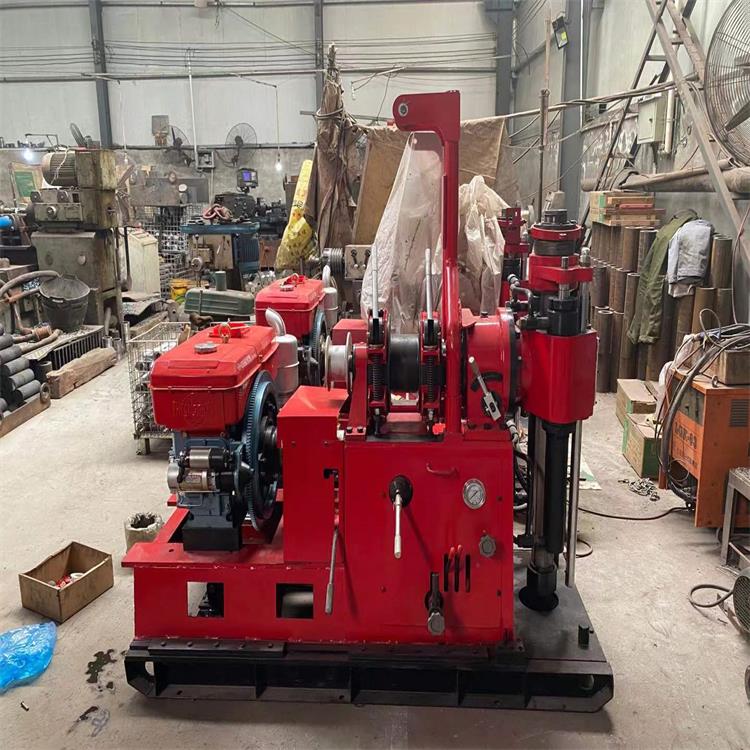

GXY-200鉆機是我司對GXY-2B型鉆機裝卸車部分進行改進，其它性能不
做改變，以減輕鉆機重量，減少裝卸車隱患。該鉆機具有小型輕便，易于進出場，占地面積小，功能等特
點。適合大型鉆機不能到達或施工場地較困難的地區鉆探，具有良好的循
環水，適合各類地層鉆探。
基本參數
鉆進深度 0~250m 鉆桿直徑 Φ42mm,Φ50mm,Φ60mm
鉆孔傾角 0-360° 鉆機外形尺寸（長寬高） 1860*780*1480mm
鉆機重量（不包括動力） 800kg 主動鉆桿 六方帶槽53*Φ59*4500mm
立軸轉速
動力機轉速（r/min） 1460 1800
正轉低速（r/min） 43:74:117:162 53:92:145:200
正轉高速（r/min） 203:352：556：768 250:435:668:947
反轉（r/min） 33:159 47:196
回轉器
立軸行程 500mm 立軸大扭矩 2500N.m
立軸大起拔力 49kn 立軸大加壓力 35kn
大起重力（低速單繩） 25kn 卷筒轉速 34:59:94:129r/min
卷場機
鋼絲繩提升速度（單繩單層） 0.38;0.66;1.05;1.44m/s
鋼絲繩規格 Φ12.5mm
卷筒容繩量 30mm
移動裝置
移動油缸行程 465mm
鉆機離開孔口距離 330mm
油泵
油泵規格 CB-FC16-FL型
轉速 500-2500r/min
排量 16ml/r
動力配置：
YL60L-4電動機，功率15KW，轉速1460r/min
2100柴油機，功率17.6KW，轉速1800r/min
2S1115M柴油機，功率16.2KW，轉速2200r/min
鉆進時注意事項
：
1.鉆機工作范圍內禁止無關人員走動。
2.當在斜坡和巖石面工作時，務必注意滑倒或側滑。
3.鉆機正在工作時，特別注意鉆頭，手、腳、身體其他部位不能
接觸鉆機轉動部位。
4.鉆進時，隨時注意循環水情況，發現不回水時要及時處理，以防發
生燒鉆、蹦管事故。
5. 鉆進給力時，給力要平穩持續，轉速要合理。
