電控氣動司控道岔生產廠ZKC127礦用司控道岔工作原理

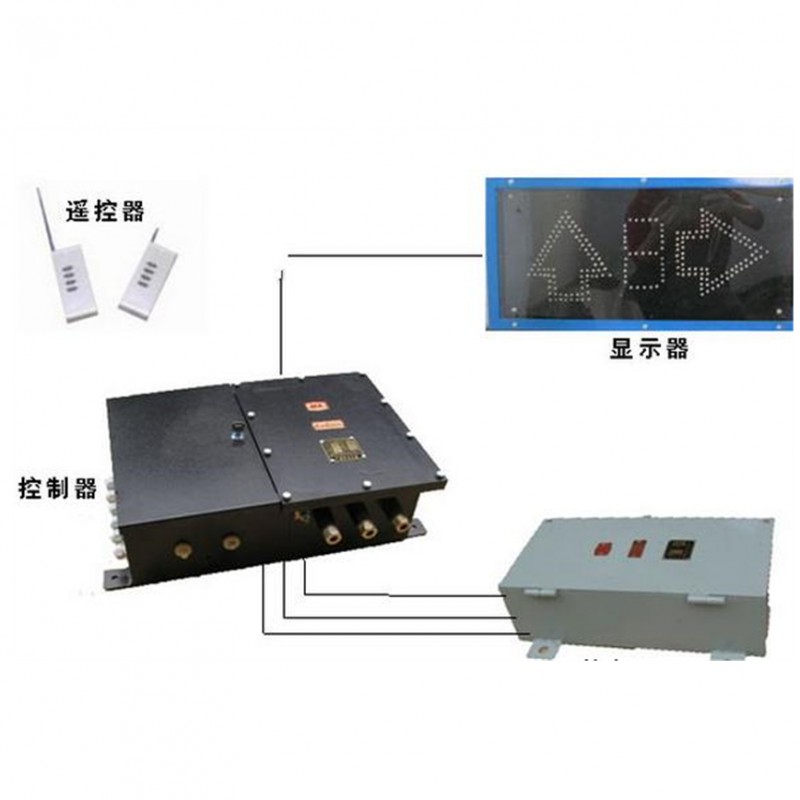

ZKC127司控道岔裝置由控制器、發送器、顯示器、位置傳感器、控制按鈕、氣動電磁閥等部分組成。

礦用司控道岔裝置的特點

（1）控制器采用抗干擾能力強的單片機進行信號采集識別判斷無線遙控能在遠距離對道岔進行準確遙控確保機車的安全行駛；

（2）采用數字編碼技術系統抗干擾能力強；

（3）顯示器直觀地指示出道岔目前位置司機可根據機車 目標方向在遠方遙控改變道岔開啟位置；

（4）顯示器亮度高字型大方美觀顯示道岔方位準確、清晰。

煤礦必備司控道岔裝置廣泛應用于煤礦行業軌道安全運輸場合。

ZKC127礦用司控道岔裝置主要用途及應用范圍

本裝置適用于煤礦、非 煤、礦井 、井底車場及運輸巷道中道岔的，集中控制以及單獨控制。

司控道岔裝置產品說明

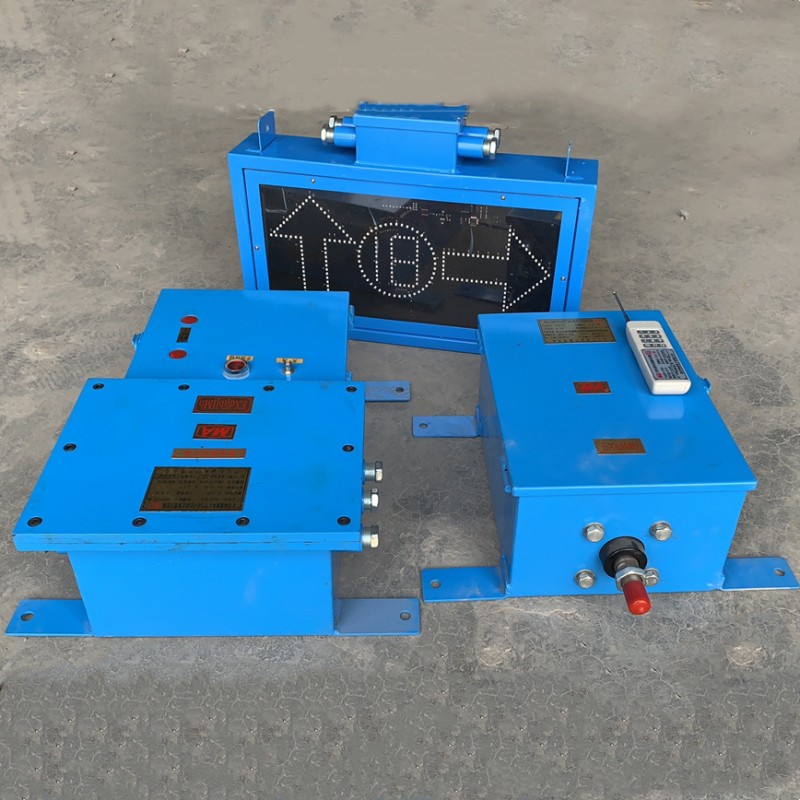

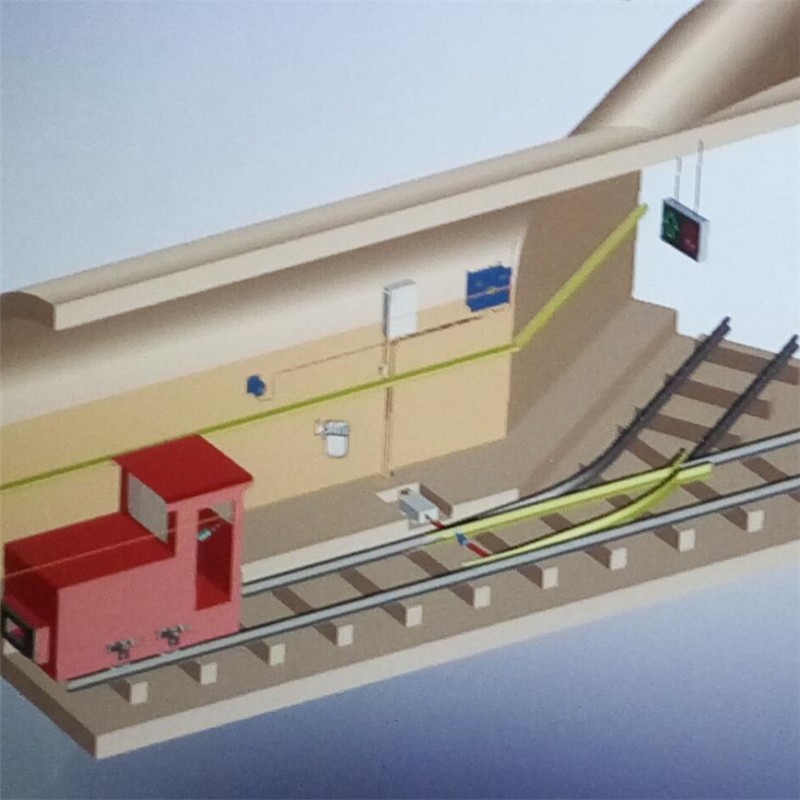

ZKC127型礦用司控道岔裝置主要適用于煤礦井下大巷道岔的自動控制，取代“人工扳道”。該自動控制裝置是由電機車司機用發送器（或按鈕）控制道岔位置，道岔上方有岔位顯示器，顯示道岔位置。該裝置結構簡單、工作可靠、維修方便，有效地改善了工作條件，提高了運輸效率。

ZKC127司控道岔裝置工作原理

PLC控制系統：當控制器接收到發送器（或按鈕）信號后，可控制執行機構（氣缸或油缸）動作，扳動道岔。 當?shù)啦戆獾轿粫r(shí)，顯示器顯示道岔位置。

顯示功能：顯示器能正確顯示道岔當前位置。

提示功能：當?shù)啦韮蛇叾疾坏轿粫r(shí),顯示器不顯示道岔位置。

發送器遙控距離：0～50m（無遮擋）、遙控角度：0～300。

道岔動作靈敏度高，動作時間：≤3s。
