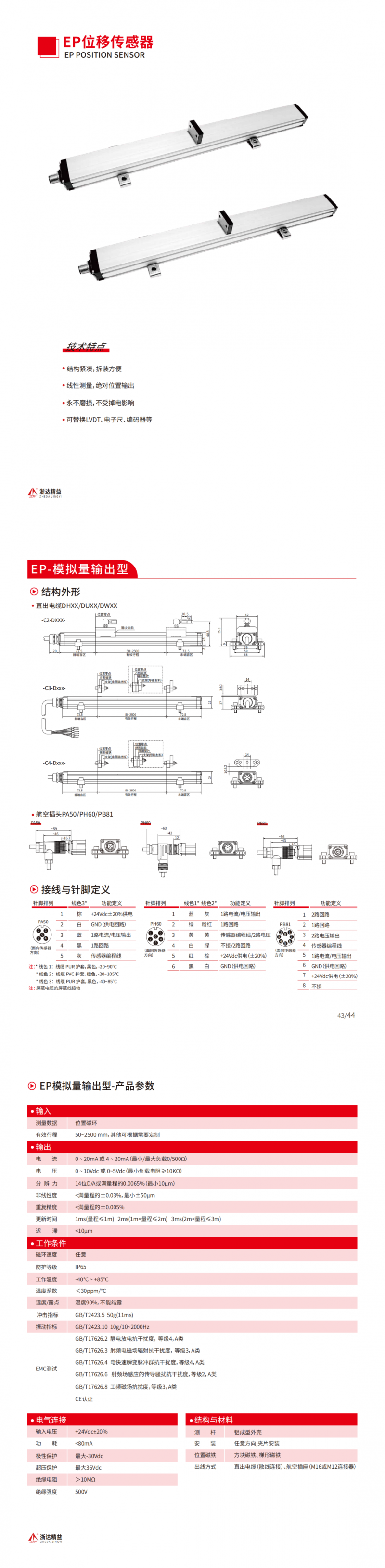

TEC 磁致伸縮位移傳感器是浙達精益自主研發的新一代直線位移傳感器，它能夠在惡劣的工作環境下，為用戶提供實時、可靠、精確、連續的直線位移信號，被廣泛用于冶金設備、風電設備、工程機械、橡膠機械、港口機械、礦山機械、能源以及其它工業自動化領域。

工作原理

磁致伸縮的檢測機理基于傳感器核心檢測元件——磁致伸縮波導絲與游標磁環間的魏德曼效應。測量時，電子倉中的激勵模塊在敏感檢測元件（波導絲）兩端施加一查詢脈沖，該脈沖以光速在波導絲周圍形成周向安倍環形磁場，環形磁場與游標磁環的偏置永磁磁場發生耦合作用時，會在波導絲表面形成魏德曼效應扭轉應力波，扭轉波以聲速由產生點向波導絲兩端傳播，傳向末端的扭轉波被阻尼器件吸收，傳向激勵端的信號則被檢波裝置接收，電子倉中的控制模塊計算出查詢脈沖與接收信號間的時間差，再乘以扭轉應力波在波導材料中的傳播速度（約2800m/s），即可計算出扭轉波發生位置與測量基準點間的距離，也即游標磁環在該瞬時相對于測量基準點間的距離，從而實現對游標磁環位置的實時精確測量。

磁致伸縮線性位移/液位傳感器的檢測機理基于傳感器核心檢測元件磁致伸縮波導絲與游標磁環間的魏德曼效應。 測量時，電子倉中的激勵模塊在敏磁致伸縮線性位移/液位傳感器的檢測機理基于傳感器核心檢測元件—磁致伸縮波導絲與游標磁環間的魏德曼效應。  

測量時，電子倉中的激勵模塊在敏感檢測元件（磁致伸縮波導絲）兩端施加一查詢脈沖，該脈沖以光速在波導絲周圍形成周向安培環形磁場，該環形磁場與游標磁環的偏置永磁磁場發生耦合作用時，會在波導絲的表面形成魏德曼效應扭轉應力波，扭轉波以聲速由產生點向波導絲的兩端傳播，傳向末端的扭轉波被阻尼器件吸收，傳向激勵端的信號則被檢波裝置接收，電子倉中的控制模塊計算出查詢脈沖與接收信號間的時間差，再乘以扭轉應力波在波導材料中的傳播速度（約2830m/s），即可計算出扭轉波發生位置與測量基準點間的距離，也即游標磁環在該瞬時相對于測量基準點間的絕對距離，從而實現對游標磁環位置的實時精確測量

應用領域

可廣泛應用于石油、化工、水利、制藥、食品、飲料等行業的各種液罐的液位計量和控制，航天加油系統、汽車加油系統、柴油加油系統及各種液壓罐、水文監測、水處理等。

磁致伸縮位移傳感器是根據磁致伸縮原理制造的高精度、長行程絕對位置測量的位移傳感器。它采用內部非接觸的測量方式，由于測量用的活動磁環和傳感器自身并無直接接觸，不至于被摩擦、磨損，因而其使用壽命長、環境適應能力強，可靠性高，安全性好，便于系統自動化工作，即使在惡劣的工業環境下(如容易受油潰、塵埃或其他的污染場合)，也能正常工作[01]。此外，它還能承受高溫、高壓和強振動，現已被廣泛應用于機械位移的測量、控制中。它的行程可達3米或更長，標稱精度為0.05% F·S，行程1米以上傳感器精度可達0.02% F，S,重復性可達0.002% F·S，因此它在石油化工，航空航天、電力、水利等行業得到廣泛的應用.
