q195圓鋼、a3圓鋼、q235圓鋼、10#圓鋼、20#圓鋼、35#圓鋼、45#圓鋼、60#圓鋼、5mn圓鋼、、t10圓鋼、q345a圓鋼、q345b圓鋼、q345c圓鋼、q345d圓鋼、q345e圓鋼、16mncr5圓鋼、20cr圓鋼、、、40cr圓鋼、27simn圓鋼、15crmo圓鋼、20crmo圓鋼、35crmo圓鋼、42crmo圓鋼、42crmo4圓鋼、42crmoa圓鋼、20crmnmo圓鋼、20crnimo圓鋼、10crmo910圓鋼、20crmoti圓鋼、35CrMomnti圓鋼、12cr1mov圓鋼、18cr2ni4wa圓鋼、20crmi圓鋼、合金圓鋼，不銹鋼圓鋼,20#圓鋼,45#圓鋼,鋼系列產品。

秉承誠信服務、恪守信譽的宗旨，在同等的質量下，保證以的價格，完善的服務，信譽來答謝各界朋友的支持和厚愛，歡迎您的來電、咨詢，我們將竭誠為您服務！　

　　經營理念：“同樣的產品比質量、同樣的質量比價格、同樣的價格比服務、 同樣的服務比信譽'。

　　本公司專業性強，技術力量雄厚，有豐富的生產經驗，良好的信譽，深受廣大用戶信賴。

　　我們的經營方針是：以質量求生存，以產品求發展，以信譽保合作，以服務贏客戶。

本公司對產品質量和各項服務恪守合同承諾，并愿與新老客戶精誠合作，共創未來。

無錫東復泰特鋼有限公司主要以現貨的形式經營全國各大鋼廠生產的圓鋼、合金鋼、模具鋼、工具鋼。可為用戶加工生產材質型號熱軋圓鋼及冷拉圓鋼。并可長期現貨供應各種規格熱軋圓鋼、冷拉圓鋼及常年所代理公司的各種規格圓鋼。我公司還加工各種冷拔熱軋圓鋼。可根據客戶需要的材質、規格加工成不同的尺寸!并可定做各種材質各種規格的非標圓鋼!

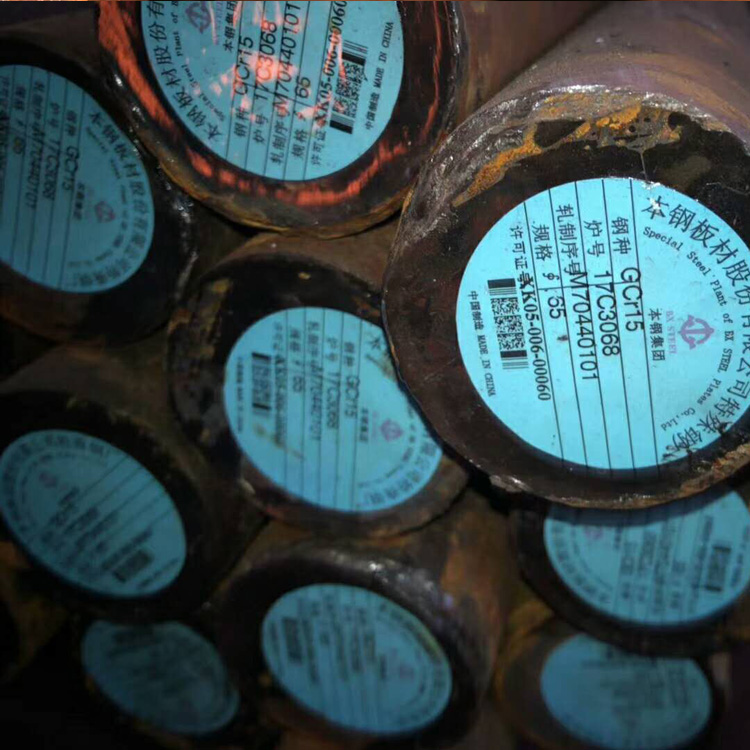

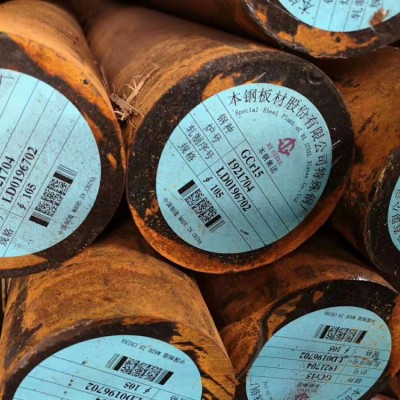

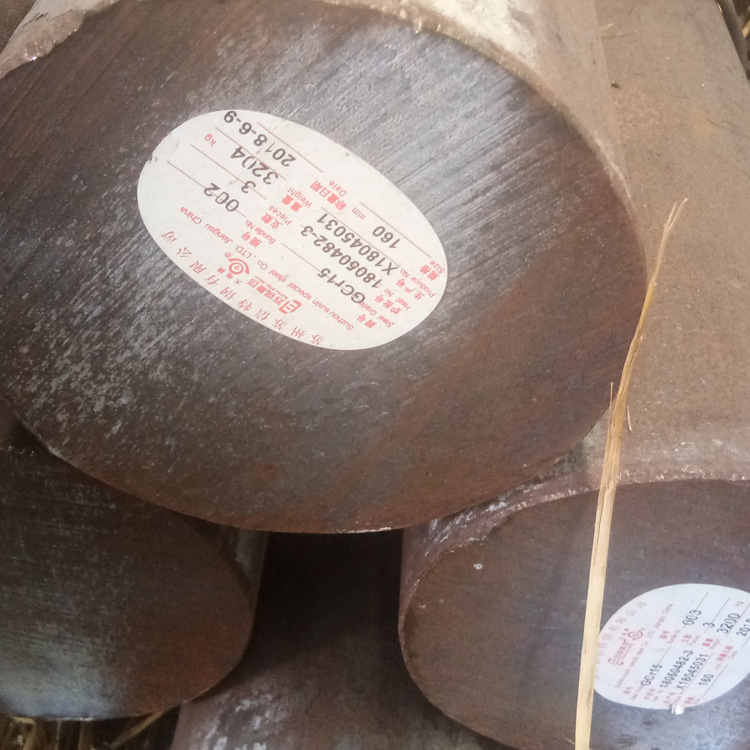

GCr15是一種最常用的高碳鉻軸承鋼，具有較高的淬透性，熱處理后可獲得高而均勻的硬度。耐磨性優于GCr9，接觸疲勞強度高，有良好的尺寸穩定性和抗蝕性，冷變形塑性中等，切削性一般，焊接性差，對白點形成敏感，有類回火脆性。在滾珠軸承制造中，用以軋制壁厚12mm.外徑<250mm的H級至C級的軸承套，直徑25.4-50.8mm的鋼球；直徑<22mm的滾子，此外也可用作承受大負荷.要求高耐磨性.高彈性極限.高接觸疲勞強度的其他機械零件及各種精密量具冷沖模等。

執行標準

中國GB/T18254-2016

日本JIS G4805:1991

美國ASTM A295:1998

統一數字代號:B00150

化學成分

C：0.95-1.05

Mn：0.20-0.40

Si：0.15-0.35

S：≤0.020

P:≤0.027

Cr:1.30-1.65

Mo:≤0.10

Ni:≤0.30

Cu:≤0.25

Ni+Cu≤0.50

力學性能

供貨態硬度(HRC):25.8

抗拉強度(MPa):861.3

屈服強度(MPa):518.42

斷后伸長率(%):27.95

抗彎強度(MPa):1821.61

GCr15軸承鋼熱處理

其熱處理制度為：鋼棒退火，鋼絲退火或830-840度油淬。

GCr15軸承鋼熱處理工藝參數：

1.普通退火：790-810度加熱，爐冷至650度后，空冷——HB170-207

2.等溫退火：790-810度加熱，710-720度等溫，空冷——HB207-229

3.正 火：900-920度加熱，空冷——HB270-390

4.高溫回火：650-700度加熱，空冷——HB229-285

5.淬 火：860度加熱，油淬——HRC62-66

6.低溫回火：150-170度回火，空冷——HRC61-66

7.碳氮共滲：820-830度共滲1.5-3小時，油淬，-60度至-70度深冷處理 +150度至+160回火，空冷——HRC≈67
