CT-2超聲波圍巖裂隙探測儀的測定方法實例分析

CT-2超聲波探測儀，CT2圍巖裂隙探測儀，CT2超聲波圍巖裂隙探測儀，超聲波探測儀，圍巖裂隙探測儀

溫馨提示：由于材料價格浮動不定，產品所標價格非產品售價，不支持網上銷售；因產品生產批次、具體型號不同，以上圖片供參考，詳情可找我們的銷售人員進行具體核實。

CT-2超聲波圍巖裂隙探測儀超聲波在巖體中的傳播速度與巖體受力狀態及裂隙程度有關，當圍巖裂隙（破裂縫）多時，波速相對于深部完整無裂隙（未松動破壞）巖（煤）體的波速低。通過巖石鉆孔（φ41～45mm）測出聲波縱波速度在圍巖鉆孔中的分布變化曲線或“時間——孔深”曲線，即可判定圍巖裂隙（松動）范圍。不同巖石中聲波速度不同，同種巖石則隨破裂程度的增加，聲速降低。其粗略數值。

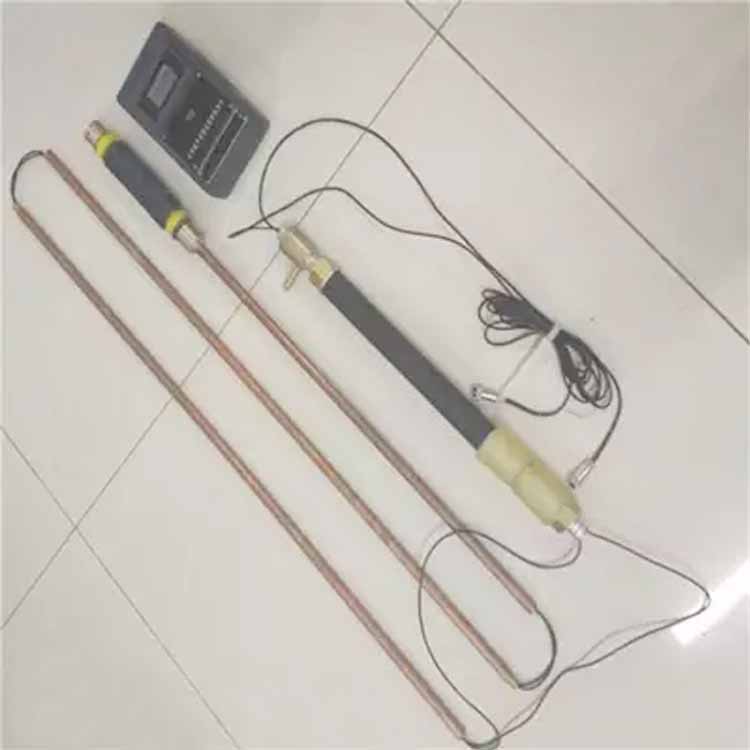

CT-2超聲波圍巖裂隙探測儀探頭及封孔器

探頭由發射換能器F和接收換能器J經由開槽塑料管聯接組成，收發兩個換能器可互換作使用。測桿由銅管制成，每10cm有一尺度槽，共20節，螺紋聯接。換能器聯接塑料管在仰斜測試時需用膠帶纏裹，以防漏水。

超聲波測試時，鉆孔中需充滿水耦合聲波傳播，一般情況下應將測試鉆孔布設在巷道兩幫，并略向下扎3～5º以便存水，這樣測試起來比較方便，當鉆孔仰斜或向上時，為保證鉆孔內注滿水，需使用封孔器。

CT-2超聲波圍巖裂隙探測儀使用方法 ：

CT-2超聲波圍巖裂隙探測儀測試前檢查

電源電壓：開機后，紅色電源指示燈亮。每組電池可測5～10個鉆孔。

探頭絕緣電阻：換能器正極對地絕緣電阻應≥500MΩ，否則將影響儀器的發射和接收能力，甚至不能正常工作。簡易判別方法：將兩個換能器接線螺母分別接儀器左邊的發射接線柱，打開電源開關后每5—7秒應有一次“啪、啪”的響聲，若不響說明換能器有問題，需檢查導線是否有開皮短路等現象或更換之。

CT-2超聲波圍巖裂隙探測儀測試工作

1鉆孔掃眼，清出孔中巖（煤）粉和碎石（煤）碴；

2將探頭送至孔底，封孔器插入孔口并固定好（兩幫向下扎鉆孔不用封孔器)；

3注水。測桿尾端有連續水流出時，表示水已注滿；

4測試讀數，將探頭向外逐次抽動10mm，讀數計時；

5檢查記錄數據，決定是否復制，初步判定圍巖裂隙松動范圍。
