產品介紹

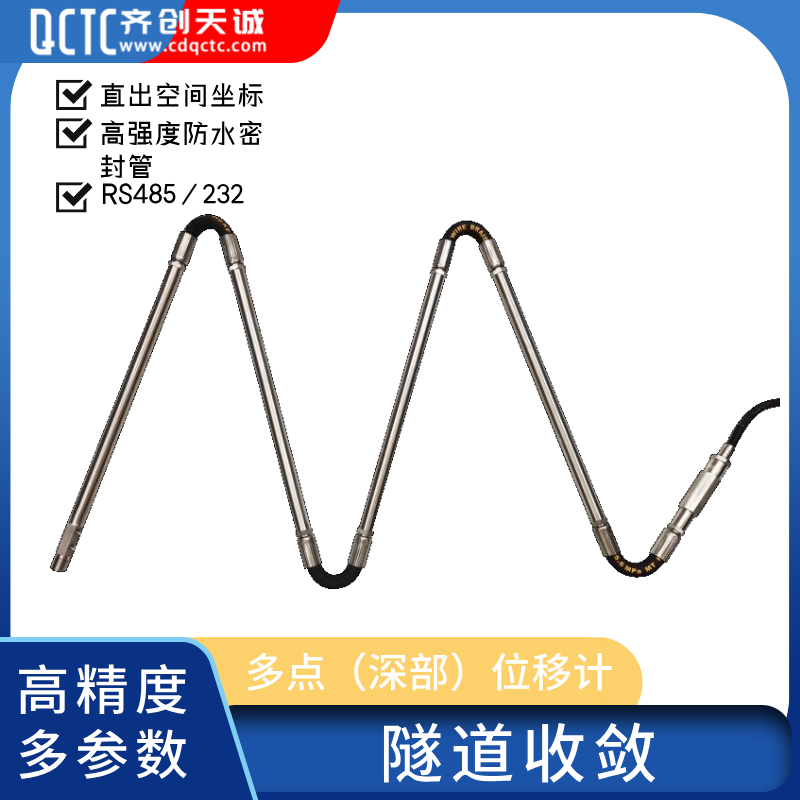

陣列式位移計工作原理基于高精度的MEMS加速度計陣列，是一種用于三維變形監測的傳感器，主要用于測量三維空間內的位移（變形）、傾角、加速度等參數。‌ 它廣泛應用于水電、鐵路、隧道、邊坡、尾礦、基坑等多個監測領域，能夠提供高精度的測量數據，適用于各種復雜工況和環境。

產品特點

【參數多樣精度高】三維或二維空間內位移(變形)、傾角、加速度、振動頻率、振幅、溫度，實時測量多種相關要素(可選擇全部輸出或部分輸出)，提高了監測數據相關性；

【集成度高數據直出】內部集成了數據采集、運算模塊，直接輸出空間坐標、頻率、振幅等數據，無需外部解算；

【加報上報可設】內部閾值控制，實現實時觸發加報，提高了數據實時性、有效性；

【485接口兼容性高】采用標準 RS485 接口(默認)或 RS232 接口輸出，可直接對接 DTU、串口服務器或者其他采集儀，集成十分方便；

【帶扭轉自校正功能】扭轉自校正功能(適用于沉降、收斂監測場景)；

【帶溫度補償減小溫漂】內置溫度測量單元，自動進行溫度補償，減小了傳感器溫漂；

【防雷防靜電功能】很好的防雷、防靜電性能(±60kV/600W)；

【防塵防水高耐水壓】密封等級：IP68 防塵防水等級； 2MPa（200 米水深）耐水壓，可選

4.5MPa（450 米水深）高耐水壓版 ；

技術參數

測量方向：X、Y、Z 三維或 X、Z 二維

監測要素：位移、角度、加速度、振動、溫度

單節長度：50cm（最大200m）/100cm（最大400m）/支持定制

角度：量程 ±90°；分辨率 0.001°精度：0.005°（高精度）/0.05°（普通精度）

位移：分辨率 0.01mm；穩定性：優于±1mm@50m（高精度）/優于±3mm@50m（普通精度）

溫漂：優于 1mm@50m（高精度,溫度范圍:-20～55℃）/優于 2.5mm@50m(普通精度,溫度范圍:-20～55℃)

振動:振動頻率分辨率:1Hz(量程：1～128Hz）；振幅分辨率 1mg（精度 3mg）

(適用于振幅10mg 以上的振動監測)

溫度：分辨率 0.1℃；精度 0.5℃

工作電壓：DC 5～30V，建議 DC 12V

工作電流：≤1.8mA@12V/節（平均），＜5mA@12V/節（瞬間最大）

接口：RS485 接口(默認)或 RS232 接口

外形尺寸：最大φ22mm，最小φ18mm

產品材質：304 不銹鋼、高強度防水密封管

產品重量：0.6Kg/節

工作溫度：-40℃～+85℃

防護等級：IP68

耐水壓2MPa(200米水深，標準版)；4.5MPa（450米水深，高壓版）

應用場景

*隧道收斂；

*沉降監測；

*大壩監測；

*滑坡監測。
