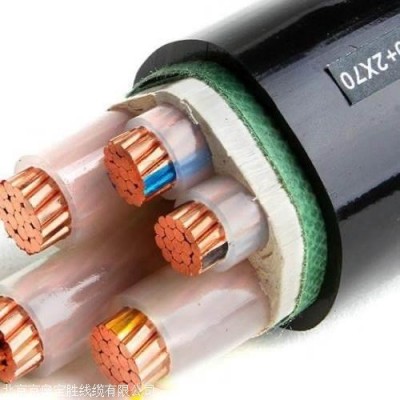

耐火電纜的結構和普通電纜基本相同，不同之處在于耐火電纜的導體采用耐火性能好的銅導體(銅的熔點為1083℃)，并在導體和絕緣層間增加耐火層。耐火層由多層云母帶繞包而成。因?yàn)椴煌颇笌У脑试S工作溫度差異較大，因此電纜耐火性能的關鍵是云母帶。

　　耐火電纜的分類

　　耐火電纜按國家實驗標準（GB12666-99）可分為二個等級：NHA、NHB；在一般產品命名中，NHA通常用GNH表示，屬稱高耐火電纜。NHB在一般耐火產品中表示為NH。

　　B類電纜能夠在750℃～800℃的火焰中和額定電壓下耐受燃燒至少90min而電纜不被擊穿(即3A保險絲不熔斷)。在改進耐火層制造工藝和增加耐火層等方法的基礎上又研制了A類耐火電纜，它能夠在950℃～1 000℃的火焰中和額定電壓下耐受燃燒至少90min而電纜不被擊穿(即3A保險絲不熔斷)。

　　A類耐火電纜的耐火性能優于B類。另外，礦物絕緣電纜是耐火電纜中性能較優的一種，它是由銅芯、銅護套、氧化鎂絕緣材料加工而成的，簡稱MI(minerl insulated cables)電纜。該電纜完全由無機物構成耐火層，而普通耐火電纜的耐火層是由無機物與一般有機物復合而成，因此MI電纜的耐火性能較普通耐火電纜更優且不會因燃燒而分解產生腐蝕性氣體。MI電纜具有良好的耐火特性且可以長期工作在250℃高溫之下，同時還有防爆、耐腐蝕性強、載流量大、耐輻射、機械強度高、體積小、重量輕、壽命長、無煙的特點。但價格貴、工藝復雜、施工難度大，在油灌區、重要木結構公共建筑、高溫場所等耐火要求高且經濟性可以接受的場合，可采用這種耐火性能好的電纜。
