1、概述：

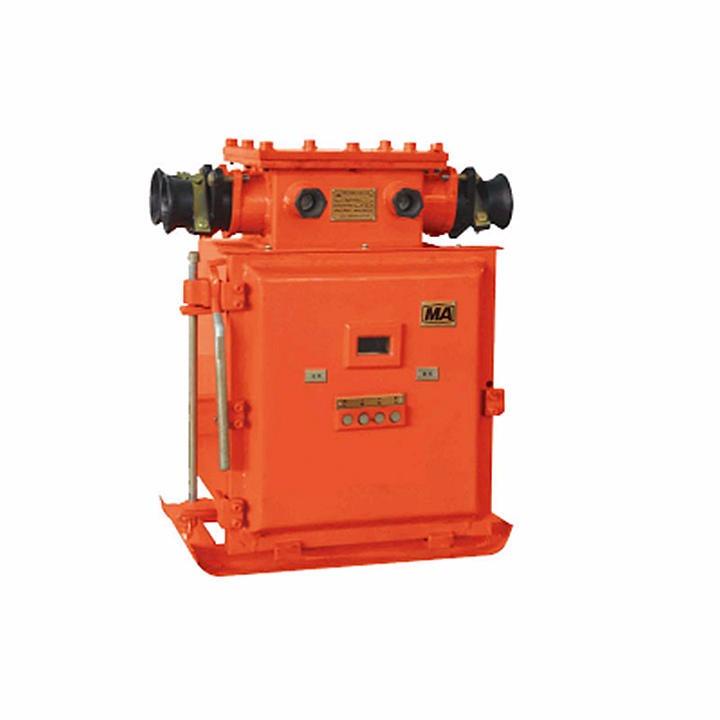

QBZ系列礦用隔爆型交流真空電磁起動器（以下簡稱起動器），適用于煤礦井下或周圍空氣中含有爆炸性氣體（甲烷）工礦企業中，主要用作直接控制頻率50Hz，額定電壓1140/660V，額定電流在30-200A范圍內的三相鼠籠式感應電動機的起動和停止，并可在停止時進行換向。
2、使用條件：
A、海拔高度不超過2000米；
B、運行環境溫度-5+40；
C、周圍空氣相對濕度不大于95（+25）；
D、在有甲烷爆炸性混合物礦井中；
E、與垂直面的安裝傾斜度不超過15°；
F、在無顯著搖動和沖擊振動的地方；
G、在無明顯破壞絕緣的氣體或蒸氣的環境中；
H、能防止滴水的地方；
I、污染等級：3級；
J、安裝類別
二、型號及含義
|
產品型號 |
額定電壓 |
額定電流 |
電源額定頻率 |
工作制 |
使用類別 |
|
QBZ-30/1140（660） |
1140（660） |
30 |
50 |
長期 |
AC-4 AC-3 |
|
QBZ-60/1140（660） |
1140（660） |
60 |
|||
|
QBZ-80/1140（660） |
1140（660） |
80 |
|||
|
QBZ-120/1140（660） |
1140（660） |
120 |
|||
|
QBZ-80/1140（660）N |
1140（660） |
80 |
|||
|
QBZ-200/1140（660） |
1140（660） |
200 |
|||
|
QBZ-120/1140（660）N |
1140（660） |
120 |
三、執行標準：
MT111-2011
GB3836.1-2010 爆炸性環境 第1部分：設備 通用要求
GB3836.2-2010 爆炸性環境 第2部分：由隔爆外殼“d” 保護的設備
1、隨同產品裝箱時供應如下文件：
(1)裝箱單，(2)合格證，(3)產品使用說明書,(4)產品證書；
2、產品保管中應注意放在環境溫度不大于35和相對濕度不大于80％以及不含有破壞金屬和絕緣的腐蝕性氣體的倉庫中。
五、訂貨規范：
訂貨時必須指出：
(1)起動器的型號；
(2)所控制的電動機容量；(3)訂購臺數。
例如：訂購QBZ-80／1140(660)礦用隔爆型真空電磁起動器，電壓1140V，電流80A，10臺。
