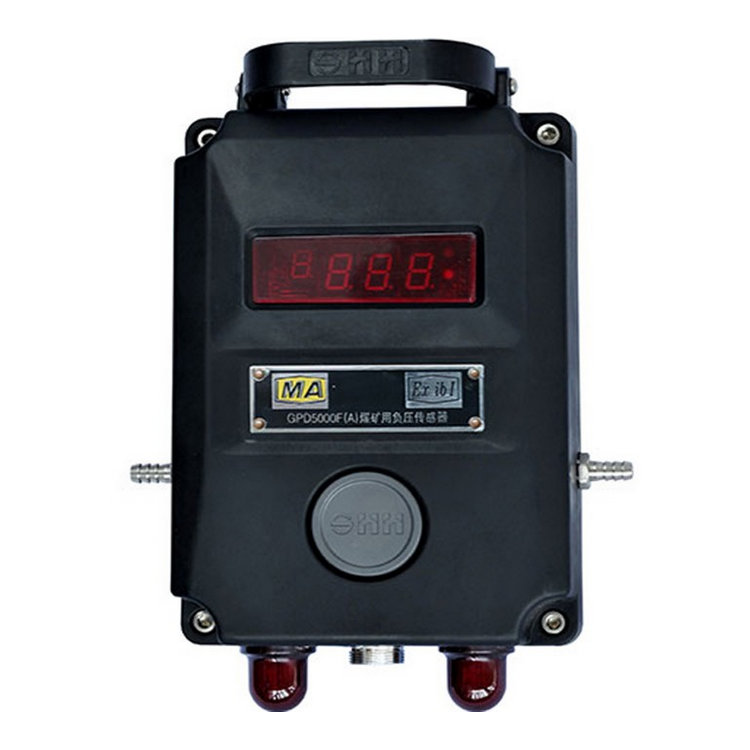

GPD5000F（A）煤礦用負壓傳感器可對礦井風機、風門密閉、通風巷道等地的差壓進行續監測。它可以實時地顯示被測點的差壓值，除了和本公司的KJ70煤礦監測系統配合使用外還能夠和國內其它的煤礦監測系統相兼容。執行標準是Q/3204JSSH 026-2011 《GPD5000F（A）煤礦用負壓傳感器企業標準》，其型號及規格如下：

GPD5000F（A）煤礦用負壓傳感器的防爆型式為：礦用本質安全型“ExibI”；

●主要功能及技術參數

1 顯示功能：傳感器具有4位數碼管顯示功能，其分辨率為0.01 kPa。

2 傳感器具有聲光報警功能。

3 傳感器具有斷電控制信號輸出功能，斷電點應能在測量范圍內任意設置。

4 傳感器具有采用遙控器調校的功能。電氣性能

●供電電壓及功耗

a） 工作電壓：DC 18 V。

b） 工作電流：≤ 100 mA。

●主要技術指標

2.1 基本誤差：±2 %。

2.2 測量范圍：0 kPa ～ 5 kPa。

2.3 輸出頻率模擬量信號：頻率范圍200 Hz ～ 1000 Hz。

2.4 輸出電流信號：

a) 電流范圍1mA ～ 5mA 或4mA ～ 20mA。

b) 負載：直流18V時輸出 1mA ～ 5mA負載 0 ～ 1000Ω；直流18V時輸出 4mA ～ 20mA負載 0 ～ 250Ω。

2.5 傳輸電纜單芯截面積不小于1.5mm2時，傳感器到分站之間的傳輸距離應不小于2km。

2.6 本安參數：Ui:19.5V Ii:1000mA Ci:0.22μF Li:0mH 。
