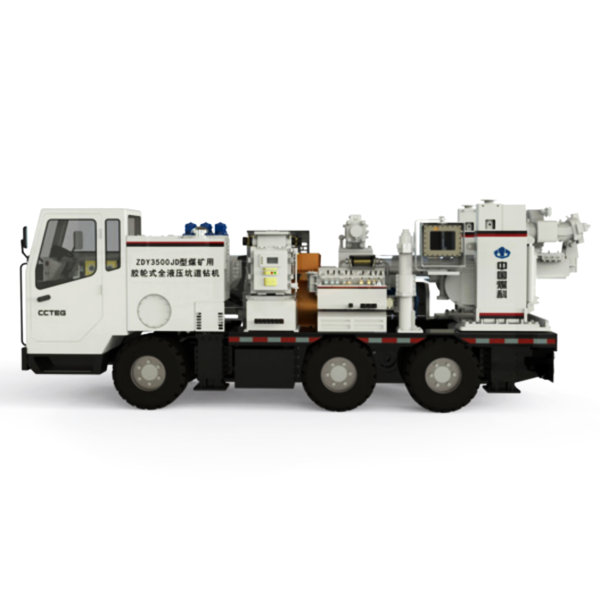

ZDY3500JD型煤礦用膠輪式全液壓坑道鉆機是一款利用無軌膠輪車運輸的全液壓鉆機，適用孔底馬達定向鉆進、孔口回轉鉆進以及復合鉆進等多種施工工藝。可用于煤礦瓦斯抽采鉆孔施工，也可用于井下探放水、地質構造和煤層厚度探測、煤層注水、頂底板注漿等各類定向鉆孔的施工。鉆機集安全控制裝置、電氣裝置、泥漿泵以及隨鉆測量顯示系統等一身，實現鉆機的一體化緊湊型布局，采用雙動力雙系統配套設備，在搬遷時，由防爆柴油機提供動力，獨立行走、搬遷方便；在施鉆時，由防爆電動機提供動力，安全可靠、靜音環保。整機布置靈活，效率高，所需勞動強度低。車載液壓系統采用閉式靜液壓驅動行走方案，具有安全高效的特點，并設計了行走部分的全液壓制動系統和濕式制動軸，保證其行車的安全性和可靠性。鉆機執行系統采用恒壓變量控制技術的泵控液壓系統，具有豐富的聯動功能、壓力與流量控制功能、安全控制功能，適應復雜工況條件，提高鉆機工作可靠性；系統中配備了主軸制動及過載保護裝置，可有效保護孔底馬達的安全性。
技術參數：
|
機型
|
ZDY3500JD
|
| 額定轉矩/Nm | 3500-800 |
| 額定轉速/(r/min) | 80-300 |
| 主軸傾角/° | -90-+90 |
| 制動扭矩/Nm | 1000 |
| 最大給進/起拔力/kN | 85/85 |
| 給進/起拔行程/mm | 1250 |
| 鉆孔深度/m | 500/350 |
| 配套鉆桿直徑/mm | 73 |
| 電機功率/kW | 75 |
| 防爆柴油機功率/kW | 110 |
| 泥漿泵量/(L/min) | 260 |
| 泥漿泵壓/Mpa | 9 |
| 最大行走速度/(km/h) | 17 |
| 最大爬坡能力/° | 15 |
| 轉彎半徑/m | 6.80 |
| 制動距離/m | ≤8.00 |
| 整機質量/kg | 14000 |
| 主機外形尺寸（長×寬×高）/m | 5.50×1.50×2.00 |
