疏水閥系列/杠桿浮球式蒸汽疏水閥
杠桿浮球式蒸汽疏水閥用途：
廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。
杠桿浮球式蒸汽疏水閥特點：
此超大排量型蒸汽疏水閥，在整個工作壓力范圍內無需調整和更換內件，即可充分排除大量的疑結水。排水過冷度可達0℃，特別適合用于疑結水量大的工作場合。
杠桿浮球式蒸汽疏水閥結構特點及工作原理：
1、采用軋裝閥機械（新SCCV開關方式），具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
杠桿浮球式蒸汽疏水閥主要零部件材料表
| 零部件材料袋 | 材料 |
| 閥體、閥蓋 | WCB、HT250 不銹鋼 |
| 閥座、閥芯 | 不銹鋼 |
| 浮球 | 不銹鋼 |
| 控制架 | 不銹鋼 |
| 熱敏元件 | 哈氏合金 |
杠桿浮球式蒸汽疏水閥結構尺寸圖及排水圖
杠桿浮球式蒸汽疏水閥技術參數表
| 產品型號 Product Type |
公稱通徑 Nominal diameter |
連接方式 Type Of Connection |
使用壓力（Mpa） | 溫度（℃） | 外形尺寸External Dimensions | ||||||||
| L | L1 | H1 | H2 | W | |||||||||
| SFT14-16 | 15-20 | 螺紋 | 0.01-1.6 | 250 | 125 | 155 | 55 | 55 | 155 | ||||
| SFT14-16 | 15-25 | 螺紋 | 0.01-1.6 | 250 | 190 | 220 | 120 | 80 | 140 | ||||
| SFT44-16 （SFT43） （SFT46） |
15-20 25 |
法蘭 | 0.01-1.6 | 350 | 195 215 |
255 | 85 | 115 | 110 | ||||
| 32-50 65-80 |
法蘭 | 0.01-1.6 | 350 | 230 270 |
345 420 |
175 218 |
110 125 |
190 220 |
|||||
|
15-20 25 32-50 |
法蘭 | 0.01-4.0 | 350 | 195 215 230 |
145 235 |
60 125 |
90 145 |
|||||

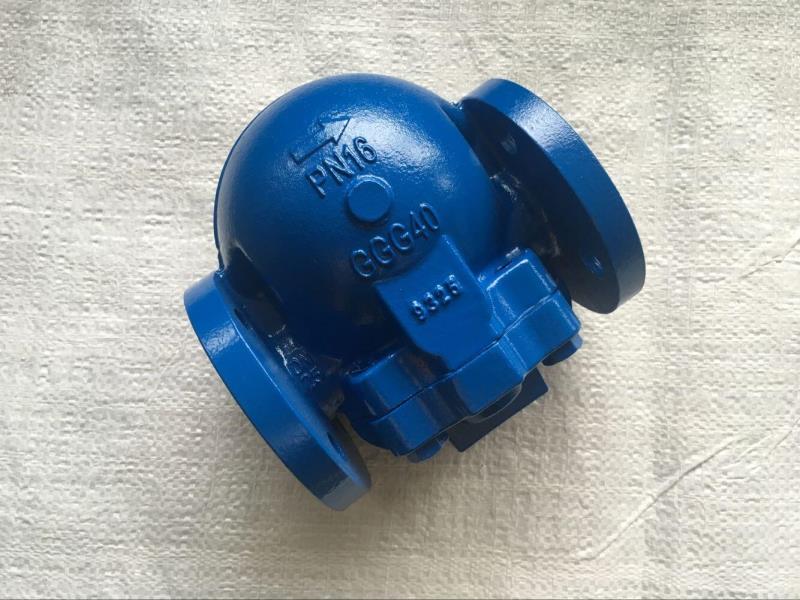

杠桿浮球式蒸汽疏水閥產品圖片
