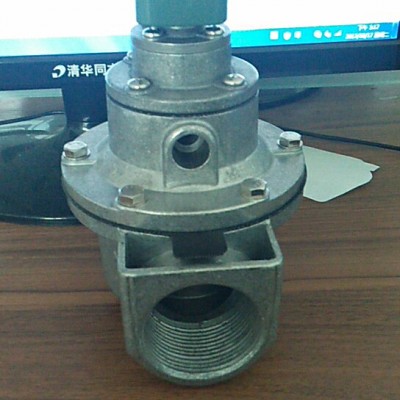

6分直角脈沖閥為直角式閥，其進出口之間夾角為90°，適用于氣包與噴吹管之間的安裝鏈接，氣流，能提供符合要求的清灰氣脈沖。

6分直角脈沖閥工作原理：

膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣后，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。

脈沖控制儀的電信號使脈沖閥銜鐵移動，閥后氣室放氣孔打開，后氣室迅速失壓。膜片后移，壓縮空氣通過閥輸出口噴吹。脈沖處于“開啟”狀態。

脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥出口，電磁脈沖閥又處于“關閉”狀態。

6分直角脈沖閥安裝方法：

脈沖閥輸入端（IN）與儲氣筒金屬管相連接，其輸出端與除塵箱噴吹管連接，連接螺紋間均填以四氟乙烯生料帶緊固密封。
